Voyage au cœur de votre bâtiment : le rôle caché de chaque pièce de la structure et de la toiture

Lorsqu’on observe un bâtiment, on voit des murs, des fenêtres, un toit. On perçoit une enveloppe statique, un abri inerte. Pourtant, sous cette apparence tranquille se joue une pièce de théâtre complexe, un ballet incessant de forces et de résistances. La plupart des guides se contentent de nommer les parties visibles, mais rares sont ceux qui explorent la logique interne, le véritable dialogue qui s’opère entre chaque composant. On parle de fondations solides et de toits étanches, mais on oublie que la véritable intelligence d’une construction réside dans la collaboration de son squelette.

L’erreur est de considérer la structure comme un simple empilement d’éléments. La clé est de la percevoir comme un système dynamique intégré, où chaque pièce a une fonction précise et interagit avec les autres. C’est un continuum structurel. L’objectif de ce guide n’est donc pas seulement de vous donner un lexique de termes techniques, mais de vous faire voyager à l’intérieur de votre maison. Nous allons décomposer son anatomie, de la plus petite vis à la plus grande poutre, pour révéler comment ce squelette collaboratif gère le poids, affronte les intempéries et assure la pérennité de l’édifice.

Nous explorerons ensemble le rôle de chaque acteur de la structure, puis nous monterons sur le toit pour en disséquer les couches protectrices. Ce parcours vous donnera les clés pour non seulement nommer, mais surtout comprendre la fonction et l’importance de chaque pièce du grand puzzle qu’est votre bâtiment.

Pour ceux qui préfèrent une approche visuelle, la vidéo suivante aborde les enjeux réglementaires et qualitatifs du secteur de la construction au Québec, complétant ainsi la perspective technique de cet article.

Pour naviguer aisément à travers cette exploration détaillée de l’anatomie de votre bâtiment, le sommaire ci-dessous vous guidera vers chaque section clé de notre analyse.

Poutres, poteaux, linteaux, solives : le lexique illustré pour comprendre le squelette de votre maison

Imaginez le squelette humain. Chaque os a une forme et une fonction précises, et tous travaillent de concert pour nous maintenir debout. Il en va de même pour la structure d’un bâtiment. Loin d’être de simples morceaux de bois ou de métal, les éléments qui la composent forment un système porteur intelligent. Au cœur de ce système, on trouve quatre acteurs principaux : les poteaux, les poutres, les linteaux et les solives. Les poteaux sont les éléments verticaux. Tels les os des jambes, ils reçoivent les charges des niveaux supérieurs et les transmettent verticalement vers les fondations. Ils sont les piliers fondamentaux de la stabilité.

Les poutres, quant à elles, sont les grands éléments horizontaux. Elles franchissent des espaces importants (une pièce, par exemple) et supportent le poids des planchers ou de la toiture, avant de reporter cette charge sur les poteaux ou les murs porteurs. Le système constructif poteaux-poutres consiste à ériger le squelette de la maison avec ces éléments de forte section, offrant une grande liberté architecturale. Les solives sont des poutres plus petites et plus rapprochées qui constituent le plancher lui-même. Elles s’appuient sur les poutres principales et créent la surface sur laquelle nous marchons. Enfin, le linteau est une poutre spécifique, placée au-dessus d’une ouverture (porte ou fenêtre), dont le seul rôle est de supporter le poids du mur situé au-dessus de ce « vide ».

Chaque pièce est donc dimensionnée pour un rôle précis, et leur assemblage crée une première trame rigide. La qualité de ce squelette, et notamment la résistance de ses articulations (les assemblages), est fondamentale pour la pérennité de l’ensemble. Comprendre cette hiérarchie, c’est déjà faire un premier pas dans la lecture de l’ADN de votre maison.

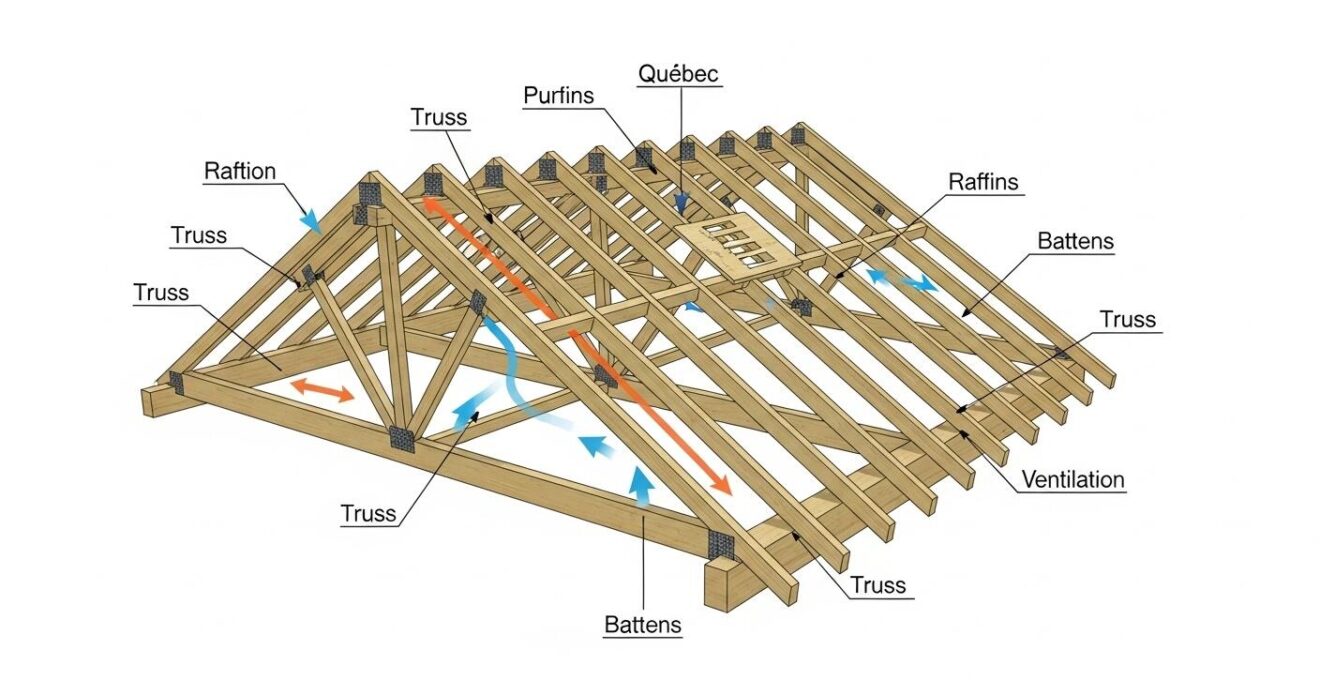

Fermes, pannes, chevrons, liteaux : décomposer la charpente de votre toiture comme un jeu de construction

Si la structure de la maison est le squelette, la charpente en est la cage thoracique : une structure complexe conçue pour protéger les organes vitaux tout en supportant des charges externes considérables. La charpente de toiture n’est pas un simple assemblage de bois ; c’est un système géométrique optimisé, comparable à un jeu de construction géant où chaque pièce a sa place et sa fonction. L’élément central est la ferme de toit. Il s’agit d’une structure triangulaire, souvent préfabriquée, qui constitue l’ossature principale de la toiture. Sa forme triangulaire lui confère une très grande rigidité et lui permet de supporter le poids de la couverture et des charges climatiques, comme l’accumulation de neige, un facteur critique au Québec.

Sur ces fermes viennent se poser horizontalement les pannes. Elles agissent comme des ponts, reliant les fermes entre elles et répartissant les charges sur toute la longueur du toit. La panne située au sommet est appelée la panne faîtière, tandis que celles en bas de pente sont les pannes sablières. Ensuite, perpendiculairement aux pannes, on installe les chevrons. Ces pièces de bois, plus petites et plus rapprochées, suivent la pente du toit. Leur rôle est double : ils solidarisent l’ensemble de la structure et servent de support direct à la couche suivante. Enfin, cloués sur les chevrons, on trouve les liteaux (ou la volige), qui sont de petites lattes de bois. C’est sur ces liteaux que seront fixés les éléments de couverture finaux (tuiles, bardeaux, tôle). Chaque élément s’appuie donc sur le précédent, dans une cascade logique qui assure à la fois la solidité et la cohésion de l’ensemble.

Les strates de votre toiture : l’ordre précis des couches pour une protection et une isolation parfaites

Une toiture performante est bien plus que sa simple couche de bardeaux visible. C’est un mille-feuille technique où l’ordre et la qualité de chaque strate sont cruciaux pour assurer l’étanchéité, l’isolation et la ventilation de la maison. Inverser ou mal installer une couche peut avoir des conséquences désastreuses, comme la condensation, la moisissure et la dégradation de la structure. La première couche, posée directement sur les chevrons ou le support de couverture, est le pare-vapeur. Son rôle est d’empêcher l’humidité intérieure de la maison (issue de la cuisine, des salles de bain) de migrer dans l’isolant, où elle pourrait condenser et réduire son efficacité.

Vient ensuite l’isolant. C’est le manteau de la maison. Il peut être en laine minérale, en cellulose, en polyuréthane ou autres matériaux. Son épaisseur et sa qualité sont déterminantes pour le confort thermique et les économies d’énergie, et doivent respecter des normes strictes. Juste au-dessus de l’isolant, on trouve le pare-air (ou membrane d’étanchéité). Cette membrane empêche l’air extérieur de s’infiltrer tout en permettant à la vapeur d’eau résiduelle de s’échapper, agissant comme un coupe-vent respirant. Enfin, la dernière couche est le revêtement de toiture (bardeaux, tôle, etc.), qui est la première ligne de défense contre les intempéries. L’espace ventilé entre l’isolant et le support de couverture est également un élément clé, car il permet d’évacuer la chaleur et l’humidité, prolongeant la durée de vie de la toiture.

Bois, béton ou acier : quelle structure choisir pour quel projet de construction ?

Le choix du matériau pour le squelette d’un bâtiment n’est pas qu’une question d’esthétique ou de coût ; il dépend de la nature du projet, des contraintes géographiques et des performances recherchées. Au Québec, trois grands matériaux dominent le marché de la structure : le bois, le béton et l’acier. Le bois est le matériau roi de la construction résidentielle québécoise. Léger, facile à travailler et excellent isolant naturel, il est particulièrement bien adapté au climat rigoureux. Les structures en ossature bois ou en poteaux-poutres permettent une construction rapide et offrent une ambiance chaleureuse. De plus, le bois est une ressource renouvelable, ce qui en fait un choix de plus en plus prisé pour les projets écologiques.

Le béton, quant à lui, est synonyme de masse et de durabilité. Sa résistance exceptionnelle à la compression en fait le matériau de choix pour les fondations, les dalles de plancher et les grands ouvrages nécessitant de longues portées sans appuis intermédiaires. Dans le résidentiel, on le retrouve dans les immeubles d’appartements ou les maisons d’architecte aux designs audacieux. Il offre également un confort acoustique supérieur, mais sa mise en œuvre est plus lente et plus coûteuse. L’acier est le champion de la légèreté et de la résistance à la traction. Il permet de créer des structures élancées, de franchir de très grandes distances et offre une flexibilité de conception quasi illimitée. Bien que plus courant dans les bâtiments commerciaux et industriels, il trouve sa place dans le résidentiel pour des éléments spécifiques comme des poutres de grande portée ou des charpentes dans des zones à risque sismique. Le choix final est souvent un compromis entre ces trois options, voire une combinaison intelligente de leurs propriétés.

Le tableau suivant, basé sur une analyse comparative des matériaux de structure, synthétise les principaux critères de décision pour un projet résidentiel au Québec.

La quincaillerie structurelle : ces vis, boulons et connecteurs méconnus qui assurent la cohésion de votre bâtiment

Une structure, qu’elle soit en bois, en acier ou mixte, n’est rien de plus qu’un assemblage de pièces. La solidité de l’ensemble ne dépend pas seulement de la résistance des poutres ou des poteaux, mais de la qualité de ce qui les lie : la quincaillerie structurelle. Ces vis, boulons, plaques, sabots et équerres sont les articulations et les tendons du bâtiment. Leur rôle est de transférer les efforts d’un élément à un autre de manière fiable et durable, assurant la cohésion du squelette. On sous-estime souvent leur importance, mais une défaillance à ce niveau peut compromettre toute la structure.

Le choix de la quincaillerie n’est jamais anodin. Chaque connecteur est conçu pour résister à des forces spécifiques : le cisaillement (forces qui tendent à faire glisser les pièces), l’arrachement (forces qui tendent à les séparer) ou la flexion. Par exemple, les sabots métalliques sont utilisés pour supporter les solives s’appuyant sur une poutre, tandis que des équerres renforcées assurent la rigidité des angles. Les boulons et les tire-fonds de grand diamètre sont, quant à eux, réservés aux assemblages majeurs qui subissent les plus fortes contraintes.

La qualité des matériaux de cette quincaillerie est tout aussi fondamentale. Un acier de mauvaise qualité ou un traitement anti-corrosion inefficace peut mener à une rupture prématurée, surtout dans les zones humides comme les sous-sols ou les charpentes mal ventilées. Un contrôle rigoureux de ces petits éléments est donc une étape non négociable lors de la construction ou d’une inspection. Ils sont la garantie silencieuse que la structure se comportera comme un tout unifié et non comme une collection de pièces détachées. En somme, sans une quincaillerie adéquate, même les matériaux les plus robustes ne peuvent assurer leur fonction.

Le test infaillible : 4 techniques pour savoir si un mur est porteur avant d’appeler un professionnel

Avant d’envisager d’abattre une cloison pour agrandir une pièce, une question fondamentale doit être posée : ce mur est-il porteur ? Toucher à un mur porteur sans précaution peut mettre en péril la stabilité de tout l’édifice. Un mur porteur, comme son nom l’indique, fait partie du squelette de la maison. Il supporte des charges verticales (poids des planchers supérieurs, de la charpente) et les transmet aux fondations. Une simple cloison, elle, ne sert qu’à diviser l’espace. Bien que l’avis d’un ingénieur soit indispensable avant tous travaux, plusieurs indices peuvent vous aider à faire une première évaluation.

La première technique est acoustique : frappez sur le mur. Un son plein et sourd indique généralement un mur massif, potentiellement porteur (en béton, briques ou parpaings). Un son creux et résonnant suggère une cloison légère en plaques de plâtre, qui a peu de chances d’être structurelle. Le deuxième indice est visuel : observez son épaisseur. Un mur porteur a besoin de masse pour remplir sa fonction ; il mesure donc généralement 15 cm (6 pouces) d’épaisseur ou plus. Une cloison standard dépasse rarement 7 à 10 cm. Le troisième point d’analyse se situe aux extrémités du bâtiment : examinez les fondations et les combles. Au sous-sol, observez les poutres principales. Si un mur du rez-de-chaussée est situé juste au-dessus d’une de ces poutres ou d’un mur de fondation, il est très probablement porteur. De même, dans les combles, si des éléments de charpente reposent directement sur un mur, celui-ci est structurel.

Enfin, la quatrième technique relève de la logique structurelle : analysez sa position dans la maison. Les murs porteurs sont souvent situés au centre de la bâtisse, car ils soutiennent la jonction des solives des planchers. Les murs de façade sont également, par définition, presque toujours porteurs. Si un mur répond à plusieurs de ces critères, la prudence est de mise. Comme le rappellent les experts en structure résidentielle, en cas de doute, il est impératif de consulter un professionnel pour éviter des erreurs qui pourraient s’avérer coûteuses et dangereuses.

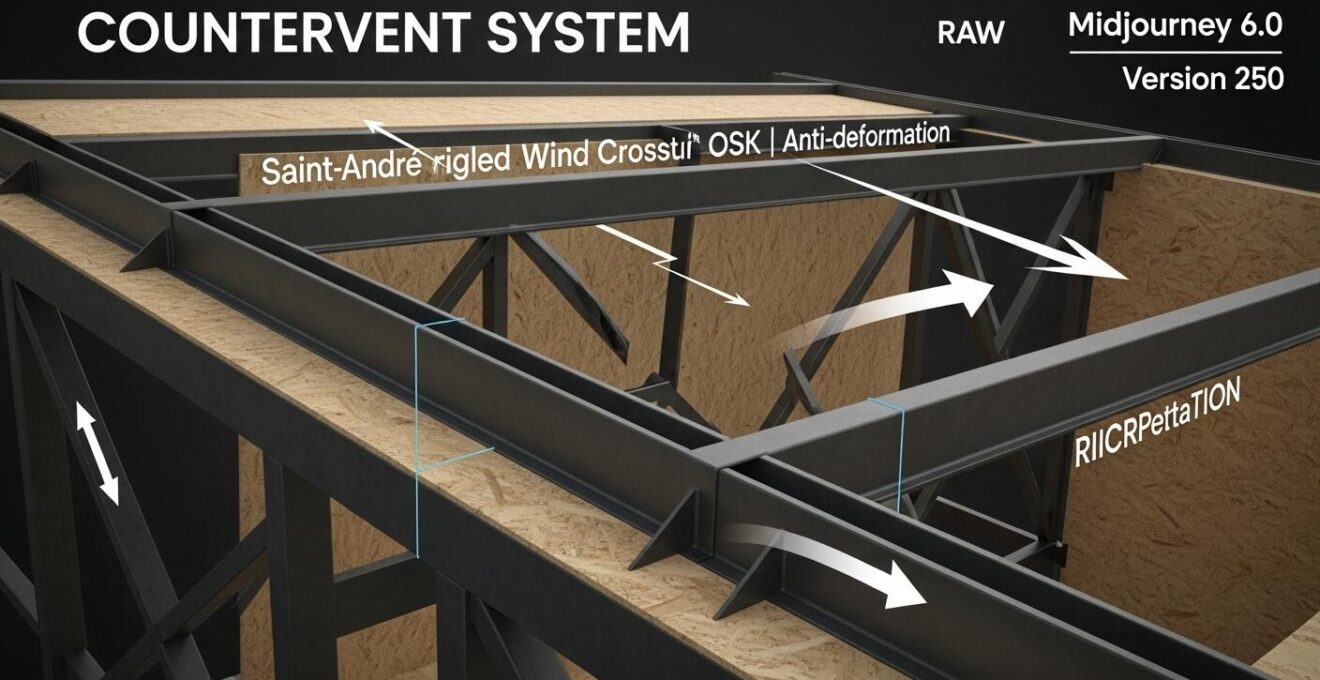

Le contreventement : le système « anti-déformation » qui assure la rigidité de votre bâtiment face au vent et aux séismes

Si les poteaux et les murs porteurs sont conçus pour résister aux forces verticales (la gravité), un bâtiment doit également faire face à des forces horizontales puissantes, comme le vent ou les secousses sismiques. Sans un système de renfort adéquat, une structure rectangulaire soumise à une poussée latérale a une tendance naturelle à se déformer en parallélogramme, un phénomène qui peut mener à l’effondrement. C’est ici qu’intervient le contreventement. Son unique mission est d’assurer la stabilité horizontale et l’indéformabilité de l’édifice. Il agit comme un ensemble de « béquilles » internes qui rigidifient la structure.

La méthode de contreventement la plus intuitive est la triangulation. En ajoutant une barre en diagonale dans un rectangle, on le divise en deux triangles, une forme géométrique indéformable. C’est le principe de la fameuse Croix de Saint-André, deux barres diagonales qui se croisent, que l’on voit souvent dans les charpentes en bois ou les structures métalliques. Une autre technique très courante, notamment dans les maisons à ossature bois, consiste à utiliser des panneaux structurels. En fixant des panneaux de bois (type OSB ou contreplaqué) sur l’ossature, on crée un « voile travaillant » qui répartit les efforts horizontaux sur toute sa surface, empêchant ainsi la déformation. Enfin, dans les structures en béton ou en acier, on peut créer des portiques rigides, où les connexions entre les poteaux et les poutres sont conçues pour être si solides qu’elles empêchent toute rotation et absorbent les efforts latéraux.

Le contreventement n’est pas une option, mais un élément fondamental de la conception structurelle. Il garantit que le bâtiment se comporte comme un bloc cohérent et stable face aux agressions extérieures. Sans lui, la maison ne serait qu’un château de cartes, prêt à s’affaisser à la première rafale de vent un peu forte.

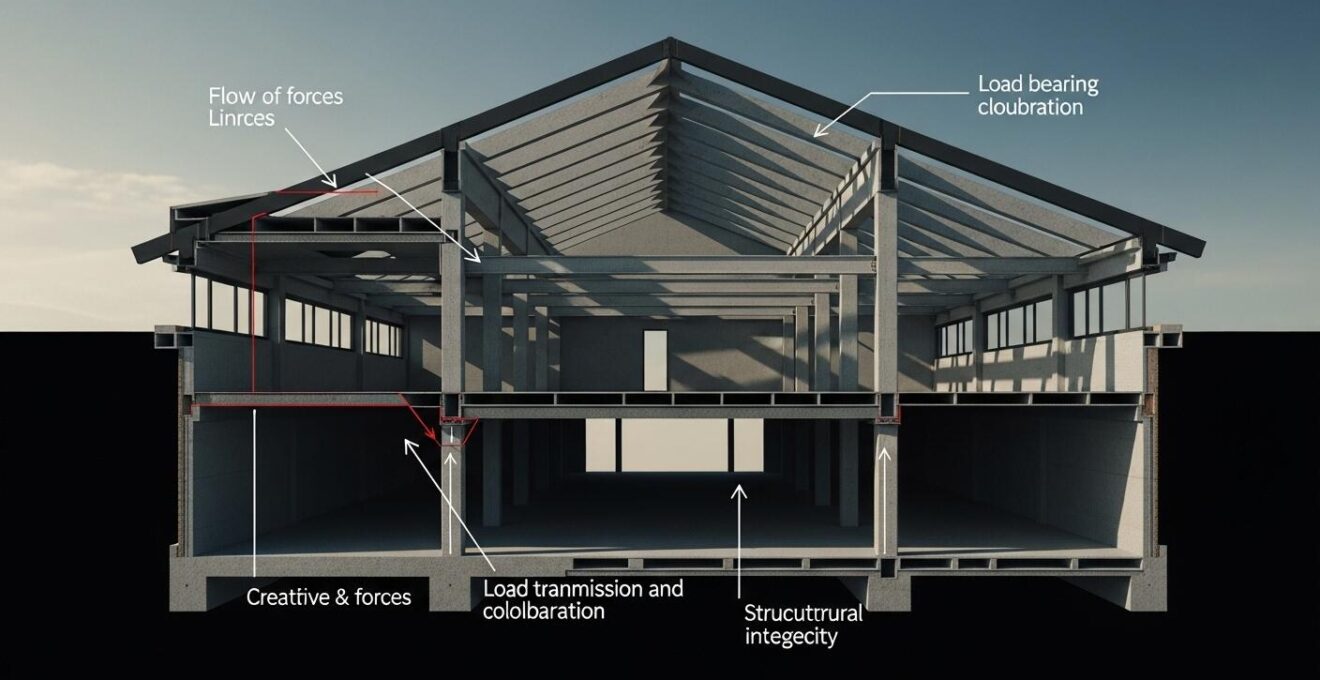

La descente des charges : le voyage invisible du poids de votre maison, de la toiture aux fondations

Nous avons exploré les différents composants de la structure et de la toiture. Il est temps maintenant de les assembler dans un concept final : la descente des charges. C’est le principe fondamental qui gouverne toute la conception structurelle d’un bâtiment. Il s’agit du parcours qu’emprunte chaque force, chaque gramme de poids, depuis le point le plus haut de la toiture jusqu’à sa destination finale : le sol, via les fondations. Ce voyage invisible est ce qui garantit la stabilité et l’équilibre de l’ensemble. Tout commence au sommet : la neige ou la pluie sur la couverture, le poids des bardeaux, tout cela est d’abord supporté par les liteaux.

Les liteaux transmettent cette charge aux chevrons, qui la reportent sur les pannes. Les pannes, à leur tour, s’appuient sur les fermes de toit. La charge est maintenant concentrée sur les points d’appui des fermes, qui reposent sur les murs porteurs ou les poutres principales. Ces murs et poutres acheminent le poids verticalement à travers les étages, en collectant au passage le poids des planchers (via les solives). Finalement, l’ensemble de ces charges accumulées arrive aux fondations, qui ont pour rôle de les répartir sur une surface de sol suffisamment grande pour que celui-ci puisse les supporter sans s’affaisser. C’est une cascade de forces, une chaîne de transmission où chaque maillon doit être parfaitement dimensionné pour supporter non seulement son propre poids, mais aussi tout ce qui se trouve au-dessus de lui. Comme l’explique un ingénieur en structure, cette étape est fondamentale car elle permet de dimensionner chaque élément porteur pour assurer la stabilité globale. Une erreur de calcul à n’importe quel niveau de cette chaîne peut entraîner des déformations, des fissures, voire un effondrement.

Comprendre la descente des charges, c’est avoir la vision d’ensemble du dialogue des forces. C’est saisir que votre maison n’est pas un objet statique, mais un organisme vivant en équilibre permanent, où chaque composant travaille sans relâche pour canaliser l’énergie de la gravité en toute sécurité.

Évaluer la solidité et la conformité de ces éléments est l’étape suivante logique pour tout propriétaire ou futur constructeur souhaitant garantir la pérennité et la sécurité de son investissement.
