Le dimensionnement des fondations : dans la tête de l’ingénieur qui calcule la base de votre bâtiment

Vous regardez un bâtiment et vous voyez des murs, un toit, des fenêtres. Mais sous la surface, invisible et pourtant essentielle, se trouve la fondation. On imagine souvent que sa conception est une simple formalité, une question de creuser suffisamment profond et de couler du béton. Beaucoup pensent qu’il existe une formule magique, une recette unique applicable à tous les projets. La réalité est bien plus fascinante et complexe. Le dimensionnement des fondations n’est pas un acte mécanique ; c’est un véritable dialogue entre le bâtiment, le sol qui le reçoit et l’environnement qui l’influence.

La véritable clé n’est pas de chercher une solution toute faite, mais de comprendre le cheminement de pensée de l’ingénieur en structure. C’est un travail d’enquêteur qui commence bien avant de tracer le premier plan. L’ingénieur doit déchiffrer les indices que lui donne le terrain, anticiper toutes les forces que la structure subira au cours de sa vie, des plus évidentes comme son propre poids aux plus sournoises comme la poussée du gel ou la pression de l’eau. Il agit comme un traducteur, convertissant des données géotechniques brutes et des contraintes physiques en un design concret, sûr et économique.

Cet article vous ouvre les portes de ce processus intellectuel. Nous allons suivre, étape par étape, le raisonnement d’un ingénieur au Québec, depuis la lecture du rapport de sol jusqu’au calcul final de l’armature en acier. Vous découvrirez comment chaque décision est un arbitrage réfléchi pour garantir que votre bâtiment repose sur une base inébranlable, capable de traverser les décennies en toute sécurité.

Pour vous guider à travers ce processus de conception technique, cet article est structuré pour suivre la logique de l’ingénieur. Le sommaire ci-dessous vous donne un aperçu des étapes clés que nous allons explorer ensemble, de l’analyse initiale du terrain au calcul final des fondations.

Du rapport de sol au calcul : comment les données géotechniques dictent le dimensionnement de vos fondations

La première étape de l’enquête de l’ingénieur ne se passe pas sur une planche à dessin, mais dans la lecture attentive d’un document crucial : le rapport géotechnique. Ce document est la transcription du langage du sol. C’est lui qui nous dit si le terrain est solide comme le roc, meuble comme du sable ou capricieux comme l’argile. Pour l’ingénieur, ce rapport n’est pas une simple lecture, c’est un interrogatoire. La donnée la plus importante qu’il y cherche est la capacité portante du sol, aussi appelée contrainte admissible. Exprimée en kilopascals (kPa), elle représente la pression maximale que le sol peut supporter sans se déformer de manière excessive.

Cette valeur est le pivot de tout le calcul. Un sol avec une capacité portante élevée (comme un sol rocheux) pourra supporter de lourdes charges sur de petites surfaces. À l’inverse, un sol à faible capacité (comme l’argile) exigera des fondations beaucoup plus larges pour répartir le même poids. Au Québec, le cadre de ces analyses est rigoureusement défini. Le Bureau de normalisation du Québec (BNQ) a d’ailleurs publié une série de 15 normes nationales (série 2501) qui standardisent les méthodes d’essais en laboratoire et sur le terrain. C’est ce qui garantit que la « déposition » du sol est fiable.

Le coût de cet interrogatoire est souvent perçu comme une dépense, alors qu’il s’agit du meilleur investissement pour la sécurité du projet. Selon l’entreprise Fondasol, une étude géotechnique de catégorie 3 réalisée selon les règles de l’art coûte entre 6 000 $ et 12 000 $ au Québec. Ce prix reflète la complexité des essais nécessaires pour obtenir une « loi effort-déformation » complète du sol, une information indispensable pour une conception optimisée et sécuritaire.

L’étude géotechnique : le bulletin de santé de votre terrain que vous ne pouvez ignorer

Si le rapport géotechnique est la pièce à conviction, l’étude elle-même est l’enquête de terrain. La question n’est pas tant de savoir si on peut construire, mais comment. Ignorer cette étape, c’est comme construire un hôpital sans connaître l’état de santé des patients. Au Québec, certains signaux d’alarme rendent cette étude non seulement recommandée, mais absolument indispensable. Ces « drapeaux rouges » sont des indices que le terrain présente des défis particuliers.

Parmi les plus courants, on retrouve :

• Un terrain en pente ou avec un dénivelé important, qui génère des poussées latérales.
• La présence connue de sol argileux, comme la fameuse argile de la mer de Champlain, très sensible aux variations d’humidité (gonflement et retrait).
• La proximité d’un cours d’eau ou d’une zone inondable, qui implique des risques liés à la nappe phréatique.
• Un projet incluant un sous-sol profond, nécessitant une excavation qui peut déstabiliser les sols environnants.
• Un historique industriel ou commercial du site, qui peut cacher des sols contaminés ou remblayés.

L’investissement dans une étude peut sembler important au départ, mais il est dérisoire face aux coûts potentiels de réparations. Des fissures dans les murs, un sous-sol qui s’inonde, voire un affaissement de la structure, sont des problèmes qui se chiffrent en dizaines, voire centaines de milliers de dollars. Sur la Rive-Sud de Montréal, il a été observé qu’investir dans une étude à 3 500 $ peut faire économiser jusqu’à 40 000 $ en réparations sur une période de 10 ans. C’est la preuve que connaître son terrain n’est pas une option, mais une nécessité économique et sécuritaire.

Sonder les entrailles de votre terrain : à quoi sert vraiment une étude géotechnique ?

Au-delà de la simple détection de risques, l’étude géotechnique a un but fondamental : fournir à l’ingénieur les données objectives pour concevoir des fondations qui soient à la fois économiques, durables et sécuritaires. C’est l’outil qui permet d’éviter le surdimensionnement coûteux (« au cas où ») tout comme le sous-dimensionnement dangereux. Elle répond à trois questions essentielles : Quel est le type de sol en place ? Quelle est sa résistance ? Et comment va-t-il se comporter sous le poids du bâtiment et face aux éléments (eau, gel) ?

Au Québec, les firmes spécialisées comme Fondasol classent généralement les études en plusieurs catégories, chacune correspondant à un niveau d’investigation et de fiabilité différent. Comprendre ces niveaux est crucial pour un propriétaire ou un constructeur qui doit commander une telle étude.

Ce tableau illustre clairement les différentes options et leurs implications, montrant pourquoi une étude de Catégorie 1 est souvent une fausse économie.

En somme, l’étude géotechnique est un acte de prévoyance. Comme le résume bien Fondasol Inc. dans son guide, elle « permet d’effectuer une conception économique, durable et sécuritaire des fondations et d’éviter des dépenses pour des travaux non justifiés ». C’est le moyen de s’assurer que la base de votre projet est conçue sur des faits, et non sur des suppositions.

Le calcul de la descente des charges : l’addition complexe de tous les poids que vos fondations devront supporter

Une fois que l’ingénieur connaît la résistance du sol, il doit répondre à la question suivante : quel est le poids total que la fondation devra supporter ? C’est l’étape de la descente des charges. Il s’agit d’une addition méthodique de tous les poids qui s’exercent sur la structure, depuis le toit jusqu’aux fondations. On distingue deux grandes familles de charges : les charges permanentes (ou « mortes ») et les charges d’exploitation (ou « vives »).

Les charges permanentes incluent tout ce qui est fixe : le poids des matériaux de construction (béton, acier, bois, briques), les murs, les planchers, la toiture, etc. Les charges d’exploitation sont, quant à elles, variables. Elles comprennent le poids des occupants, du mobilier, des équipements et, surtout, les charges climatiques. Au Québec, la charge de neige est un facteur prépondérant. Elle n’est pas uniforme et varie considérablement d’une région à l’autre. Selon le guide du Code national du bâtiment, le poids volumique de la neige sur les toitures varie de 1,0 à 4,5 kN/m³, avec une moyenne de 3 kN/m³. L’ingénieur doit utiliser les valeurs spécifiques à la municipalité du projet pour un calcul précis.

Ce schéma illustre bien comment toutes ces forces convergent vers les fondations. L’ingénieur « empile » virtuellement tous ces poids pour obtenir la charge totale appliquée à la base du bâtiment. Pour des villes comme Montréal, les normes sont très précises, comme le montre cet exemple de calcul des charges pour une toiture.

La formule magique du dimensionnement : l’équation simple qui détermine la largeur de vos fondations

Après avoir déterminé la résistance du sol (Pression admissible) et le poids total du bâtiment (Poids), l’ingénieur arrive à l’étape souvent perçue comme « magique » : le calcul de la surface de la fondation. La formule de base est d’une simplicité déconcertante : Surface (A) = Poids (P) / Pression admissible du sol (q_adm). Cette équation dicte que la surface nécessaire pour la fondation est directement proportionnelle au poids qu’elle supporte et inversement proportionnelle à la capacité du sol à le porter.

Prenons un exemple concret pour démystifier ce calcul. Imaginons un poteau supportant une charge de 3 567 kg (environ 35 000 Newtons) sur un sol dont la capacité portante, déterminée par l’étude géotechnique, est faible, soit 0,2 N/mm² (ou 200 kPa). En appliquant la formule, on obtient : Surface = 35 000 N / 0,2 N/mm² = 175 000 mm², soit 0,18 m². Pour un poteau carré, cela correspondrait à une semelle de fondation d’environ 42 cm x 42 cm. Si le sol était deux fois plus résistant (0,4 N/mm²), la surface nécessaire serait deux fois plus petite.

Cependant, l’ingénieur ne s’arrête pas à ce résultat brut. Il doit intégrer des facteurs de sécurité. Ces coefficients, imposés par le Code National du Bâtiment, sont une « marge d’ignorance » calculée. Ils servent à compenser les incertitudes : variations dans la qualité des matériaux, charges exceptionnelles non prévues, ou légères imprécisions dans les données de sol. Ce n’est qu’après avoir appliqué ces facteurs que la dimension finale est validée. Pour les cas plus complexes, comme des formes de bâtiments irrégulières ou des sols hétérogènes, des logiciels de calcul par éléments finis sont utilisés pour modéliser le comportement de la fondation de manière beaucoup plus détaillée.

Pourquoi met-on de l’acier dans le béton ? Le rôle essentiel du ferraillage dans vos fondations

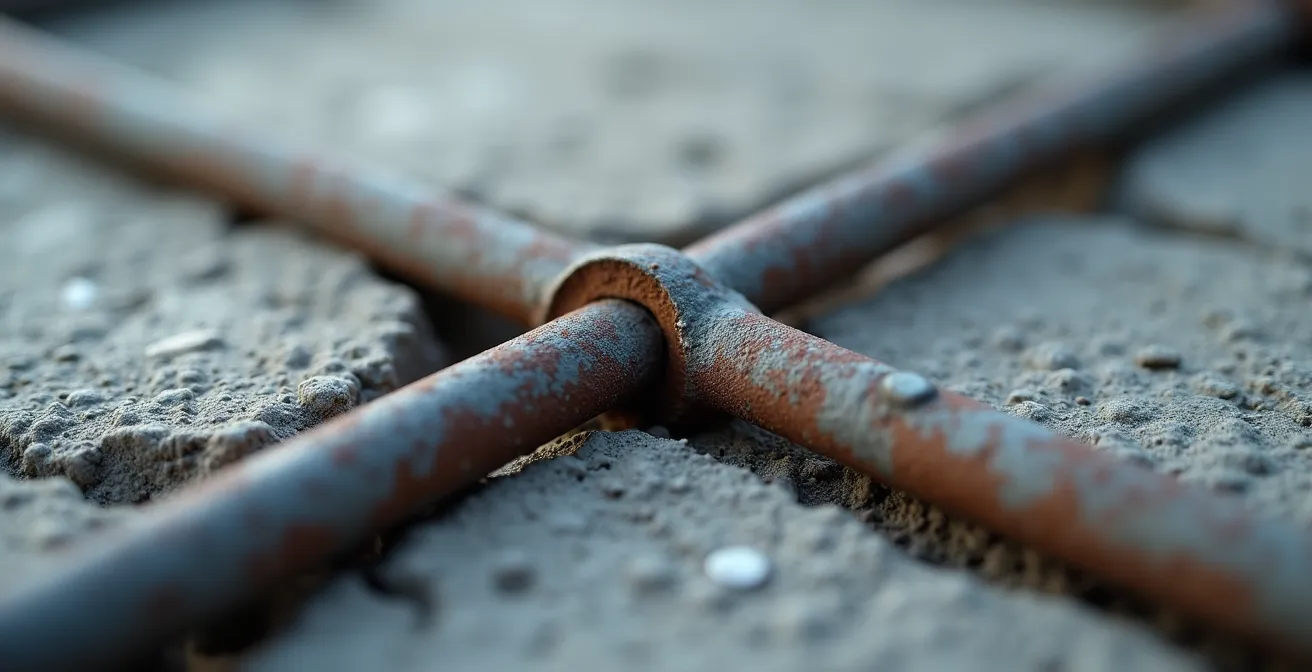

Si la largeur de la fondation est déterminée par la formule Poids/Pression, une autre question se pose : pourquoi intégrer des barres d’acier (le ferraillage) dans le béton ? La réponse réside dans la nature complémentaire de ces deux matériaux. Le béton est exceptionnellement résistant à la compression (la force d’écrasement), mais très faible en traction (la force d’étirement). L’acier, à l’inverse, excelle en traction. En les combinant, on obtient le béton armé, un matériau composite qui tire le meilleur des deux mondes.

Dans une fondation, les barres d’acier ne sont pas placées au hasard. Elles sont positionnées précisément dans les zones où des forces de traction sont susceptibles d’apparaître. Par exemple, sous une charge concentrée, la semelle de fondation a tendance à se « courber » vers le haut sur les bords, créant de la traction à sa base. L’acier est donc placé dans la partie inférieure pour contrer cet effet et empêcher la fissuration. C’est ce qui permet à la fondation de travailler comme une poutre rigide qui répartit uniformément les charges.

Au Québec, le rôle du ferraillage est encore plus crucial à cause d’un phénomène bien connu : le soulèvement dû au gel. En hiver, l’eau présente dans le sol gèle et prend de l’expansion, exerçant une formidable poussée verticale sur les fondations. Cette force peut littéralement soulever des parties du bâtiment. Un expert en structure québécois le résume parfaitement :

Le ferraillage n’est pas seulement là pour la charge verticale, mais surtout pour contrer les forces de traction créées par le soulèvement dû au gel.

– Expert en structure, Guide technique des fondations au Québec

L’acier crée une continuité structurelle qui aide la fondation à résister à ces mouvements différentiels sans se fracturer. C’est un maillon essentiel de la chaîne de sécurité, spécifiquement adapté aux rigueurs de notre climat.

Au-delà du poids et du sol : quand l’eau et les séismes complexifient le dimensionnement des fondations

Le raisonnement de l’ingénieur serait incomplet s’il ne tenait compte que du poids vertical et de la résistance du sol. D’autres forces, plus sournoises, peuvent venir complexifier l’équation : l’eau et l’activité sismique. La présence d’une nappe phréatique élevée exerce une poussée hydrostatique sur les murs du sous-sol et sous la dalle, une force qui tente de faire « flotter » le bâtiment. Un drainage adéquat (drain français) est la première ligne de défense, mais dans certains cas, la fondation elle-même doit être conçue plus lourde ou ancrée pour y résister.

Le risque le plus critique au Québec reste cependant l’instabilité des sols, notamment les glissements de terrain dans les zones argileuses. Dans ces secteurs, une simple étude de capacité portante ne suffit plus. Une analyse de stabilité de pente est requise, ce qui augmente considérablement la complexité et le coût de l’investigation. En zone instable, une étude géotechnique peut coûter jusqu’à 5 000 $, même pour un petit projet, car les conséquences d’un oubli peuvent être dramatiques.

L’histoire récente du Québec est marquée par des événements qui rappellent la puissance de ces forces. En 2008, un cas tragique a vu six maisons être évacuées de force sur la rue Lafrance, à Gatineau, suite à l’effondrement d’un talus. Depuis, la municipalité exige une étude géotechnique avant toute nouvelle construction sur des terrains jugés instables, même pour un simple cabanon. Les risques sismiques, bien que modérés dans l’est du Canada, sont aussi pris en compte. Les normes de construction exigent que les bâtiments soient conçus pour résister à des secousses, ce qui peut influencer le type de fondation et surtout la manière dont elle est connectée au reste de la structure pour assurer une ductilité suffisante.

Le dernier maillon : comment les fondations répartissent le poids total de votre bâtiment pour ne pas sombrer

Au terme de son enquête, l’ingénieur a assemblé toutes les pièces du puzzle : la résistance du sol, le poids total du bâtiment, les contraintes climatiques, hydrostatiques et sismiques. Le rôle final de la fondation est de prendre cette charge concentrée et de la diffuser sur une surface suffisamment grande pour que la pression exercée soit inférieure à la capacité portante du sol. C’est le principe de la raquette de neige : votre poids ne change pas, mais en augmentant la surface de contact, vous ne vous enfoncez plus.

Le type de fondation est choisi pour optimiser cette répartition. Les semelles filantes sous les murs et les semelles isolées sous les poteaux sont la solution la plus courante. Mais lorsque le sol est de très faible résistance sur une grande profondeur, ces solutions ne suffisent plus. L’ingénieur doit alors opter pour une solution plus radicale : le radier. Il s’agit d’une grande dalle de béton armé qui s’étend sur toute l’emprise de la construction. Le bâtiment flotte littéralement sur cette immense semelle, répartissant son poids de manière parfaitement uniforme.

Cette solution est souvent retenue en présence d’une nappe phréatique haute où un drainage est impossible ou risqué, car le radier peut être conçu comme un « cuvelage » étanche. Le choix final est donc un arbitrage technique qui garantit que, peu importe les contraintes, la pression finale sur le sol reste dans les limites sécuritaires. La fondation n’est donc pas juste une base, c’est l’interface intelligente entre la structure et la terre, le maillon qui assure l’équilibre et la pérennité de l’ensemble.

Maintenant que vous comprenez le raisonnement qui mène à la conception d’une fondation robuste, la prochaine étape logique est d’appliquer ces principes à un projet concret. Pour traduire cette connaissance théorique en un plan d’action sécuritaire et optimisé pour votre situation, l’expertise d’un professionnel est indispensable.
