On imagine souvent une maison comme un simple empilement de matériaux. La réalité est bien plus fascinante : c’est un athlète en équilibre constant. Le principe de la descente des charges n’est pas une chute passive du poids, mais un système intelligent et collaboratif où chaque poutre, mur et plancher dialogue avec les forces pour canaliser l’énergie de la gravité, la transformant d’une menace en un élément de stabilité.
En regardant une charpente complexe ou un mur massif, une question simple mais fondamentale vient à l’esprit : « Comment tout cela tient-il en place ? ». On s’inquiète de la solidité d’une poutre, on entend parler de « murs porteurs » sans vraiment saisir leur rôle crucial. La réponse habituelle se limite souvent à dire que « les ingénieurs ont tout calculé ». Si c’est vrai, cette explication laisse dans l’ombre la physique élégante qui est à l’œuvre.
L’erreur est de voir une maison comme un objet inerte. En réalité, c’est un organisme vivant qui lutte en permanence contre une force unique et implacable : la gravité. Mais si la véritable clé n’était pas de simplement « supporter » le poids, mais de l’accompagner dans un voyage contrôlé ? L’idée fondamentale de la descente des charges est précisément cela : organiser un parcours fluide et sécuritaire pour chaque gramme de votre bâtiment, depuis le flocon de neige sur une tuile jusqu’à la terre ferme, des dizaines de mètres plus bas.
Cet article vous invite à suivre ce voyage invisible. Nous allons décomposer, étape par étape, comment votre maison gère ses fardeaux, qui sont les « super-héros » de sa structure, et pourquoi la moindre modification non réfléchie peut perturber cet équilibre fragile. Vous ne regarderez plus jamais un mur de la même manière.
Pour ceux qui préfèrent une approche visuelle et technique, la vidéo suivante offre un excellent cours sur le principe de la descente des charges, complété par un exercice pratique. C’est un complément parfait pour visualiser les forces en action.
Pour naviguer à travers les différentes étapes de ce parcours structurel, voici le plan que nous allons suivre. Chaque section lève le voile sur un maillon essentiel de cette grande chaîne de solidarité mécanique qui assure la pérennité de votre demeure.
Sommaire : Le guide complet sur le parcours des forces dans votre bâtiment
- Les deux fardeaux de votre maison : comprendre les charges permanentes et les charges d’exploitation
- Suivez le poids : le parcours d’une charge, du flocon de neige sur le toit jusqu’au sol sous la fondation
- Murs porteurs et poutres : les super-héros de votre structure qui portent tout sur leurs épaules
- La poutre percée : l’erreur de bricolage qui peut mettre en péril toute votre maison
- Le dernier maillon : comment les fondations répartissent le poids total de votre bâtiment pour ne pas sombrer
- Vos planchers et votre toiture travaillent plus que vous ne le pensez : leur rôle caché de « diaphragme »
- Compression, traction, flexion : les 4 forces invisibles qui s’exercent en permanence sur votre maison
- La résistance mécanique : comment s’assurer que votre bâtiment restera debout pour les 100 prochaines années
Les deux fardeaux de votre maison : comprendre les charges permanentes et les charges d’exploitation
Pour comprendre comment votre maison gère le poids, il faut d’abord savoir de quels poids on parle. En physique du bâtiment, on ne met pas tout dans le même sac. On distingue deux grandes familles de « fardeaux » que la structure doit assumer : les charges permanentes et les charges d’exploitation. C’est la première étape pour comprendre le dialogue constant des forces.
Les charges permanentes, aussi appelées « charges mortes », sont les plus simples à imaginer. C’est le poids propre de la maison, de tous ses composants structurels et non structurels qui sont, comme leur nom l’indique, permanents. Pensez aux poutres, aux murs, aux planchers, à la toiture, aux bardeaux, à l’isolant, et même au revêtement de sol. C’est le poids de base, celui que la maison porte sur ses épaules 24 heures sur 24, 7 jours sur 7. Il est statique et relativement facile à calculer pour les ingénieurs.
Les charges d’exploitation, ou « charges vives », sont beaucoup plus dynamiques et imprévisibles. Elles représentent tout le poids temporaire ou mobile que le bâtiment doit supporter. Cela inclut vous, votre famille, vos meubles, la baignoire remplie d’eau, mais aussi les forces de la nature. La plus significative au Québec est sans conteste le poids de la neige et de la glace en hiver. Ce n’est pas une mince affaire, car comme le souligne l’expert Tensio :
« Il est faux de penser que tous les bâtiments au Québec peuvent supporter la même charge de neige »
– Tensio, Tensio
En effet, la conception doit anticiper le pire scénario. Par exemple, les bâtiments de la ville de Québec sont conçus pour supporter jusqu’à 50% de charge de neige en plus que ceux de Montréal, en raison des différences de précipitations. C’est pourquoi le Code du Bâtiment impose des normes strictes, comme le fait de prévoir une charge de neige pouvant atteindre 4,1 kPa dans la région de la Capitale-Nationale, ce qui correspond à une pression considérable. Ces charges incluent aussi le vent, qui pousse sur les murs, et même les charges sismiques dans certaines zones.

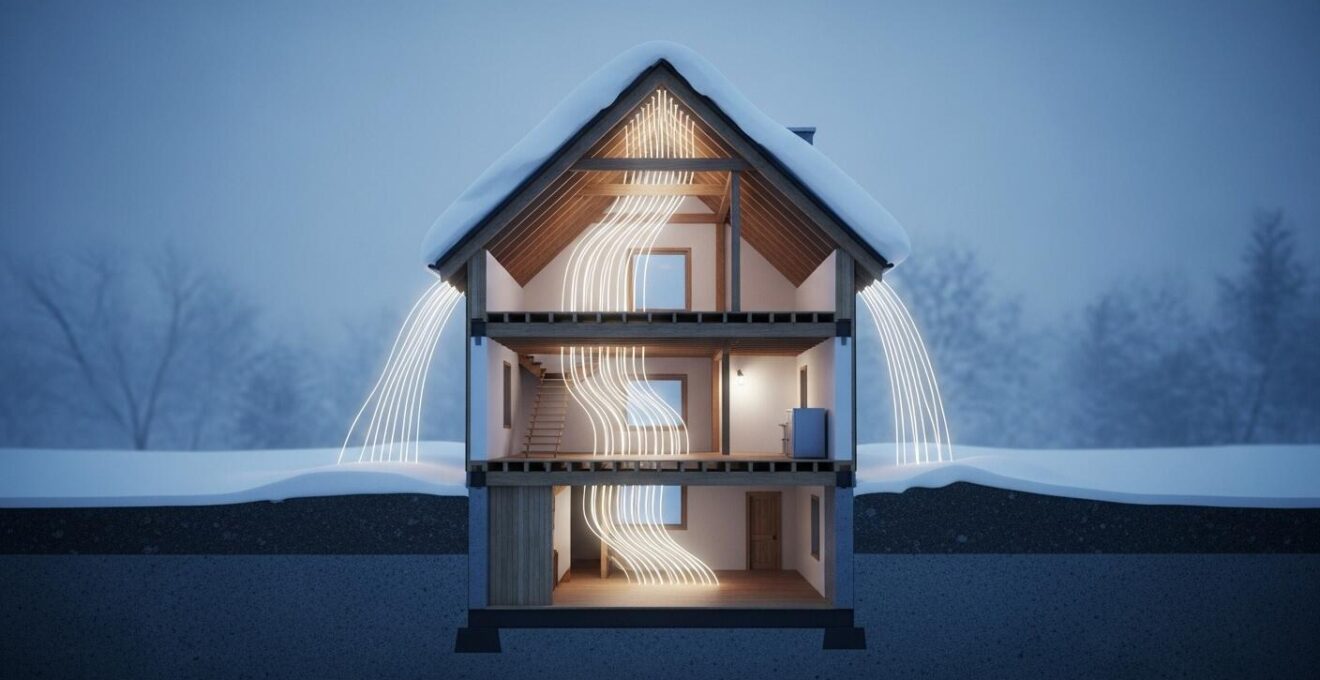

Suivez le poids : le parcours d’une charge, du flocon de neige sur le toit jusqu’au sol sous la fondation
Imaginez un simple flocon de neige qui se pose sur votre toit. Ce flocon, anodin en apparence, vient de rejoindre des milliards d’autres pour créer une lourde charge d’exploitation. C’est ici que commence le fascinant voyage de la descente des charges. Ce n’est pas une chute chaotique, mais un parcours hydrographique parfaitement orchestré, où le poids s’écoule comme de l’eau dans un réseau de rivières et d’affluents.
Étape 1 : Le point d’impact. Que ce soit le flocon de neige, le poids d’un meuble sur le plancher ou le poids propre d’une tuile, la charge est d’abord appliquée sur une surface. Cette surface (le revêtement de toiture, le parquet) la transmet immédiatement à l’élément structurel juste en dessous : les fermes de toit (chevrons, fermes triangulées) ou les solives de plancher.
Étape 2 : La collecte et la concentration. Les fermes de toit et les solives agissent comme de petits ruisseaux. Elles collectent toutes les charges réparties sur leur surface et les concentrent à leurs extrémités. Le poids, qui était étalé, est maintenant canalisé vers des points précis. Ces points sont les murs ou les poutres sur lesquels reposent les solives et les fermes de toit.
Étape 3 : Les grands fleuves verticaux. Les poutres et les murs porteurs sont les artères principales, les grands fleuves de notre système. Ils reçoivent les charges concentrées de l’étage supérieur (toit et planchers) et y ajoutent leur propre poids. Leur mission est de faire descendre ce fardeau accumulé verticalement, d’étage en étage. Une poutre au rez-de-chaussée supporte donc non seulement le plancher au-dessus d’elle, mais aussi tout le poids que ce plancher a lui-même reçu du toit et des étages supérieurs.
Étape 4 : L’arrivée au niveau du sol. Ce flux de contraintes continue sa descente jusqu’à atteindre le niveau le plus bas du bâtiment : les murs de fondation. C’est la dernière étape du voyage vertical. Tout le poids de la maison, des flocons de neige aux meubles en passant par les murs eux-mêmes, est maintenant rassemblé à la base de la structure.
Murs porteurs et poutres : les super-héros de votre structure qui portent tout sur leurs épaules
Si la descente des charges est un fleuve, les murs porteurs et les poutres en sont les berges et les piliers de pont. Ce sont eux qui empêchent le chaos en guidant les forces dans la bonne direction. Leur rôle est simple en théorie, mais absolument vital : ils sont les « super-héros » qui interceptent les charges des planchers et du toit pour les acheminer verticalement vers le bas.
Un mur porteur n’est pas un simple mur de division. Comme son nom l’indique, il porte une partie significative du poids de la structure au-dessus de lui. Il peut supporter les solives d’un plancher, les fermes d’un toit, ou même un autre mur porteur à l’étage supérieur. C’est un maillon indispensable de la chaîne. Toucher à un mur porteur sans compensation, c’est comme retirer un pilier d’un château de cartes : tout ce qui reposait dessus se retrouve sans support, menaçant l’intégrité de l’ensemble.
Les poutres (ou linteaux au-dessus des ouvertures) jouent un rôle similaire, mais de manière plus concentrée. Elles sont utilisées pour franchir une ouverture (une porte, une fenêtre, un espace ouvert) là où un mur ne peut pas exister. Une poutre collecte les charges du plancher ou du mur au-dessus d’elle et les redirige vers ses points d’appui, qui sont généralement des colonnes ou d’autres murs porteurs. Elle est le pont qui permet au flux de contraintes de continuer son chemin sans interruption.
Savoir les identifier est donc crucial avant toute rénovation. Un mur non porteur (une simple cloison) peut souvent être retiré sans danger, mais toucher à un mur porteur est une opération chirurgicale qui exige l’intervention d’un ingénieur en structure.
Plan d’action : Votre checklist pour identifier un mur porteur
- Points de contact : Vérifiez si le mur est perpendiculaire aux solives du plancher (un signe fort qu’il les supporte) et s’il se prolonge de manière continue du sous-sol au grenier.
- Collecte d’indices : Observez l’épaisseur du mur (les murs porteurs sont souvent plus épais) et écoutez le son en tapant dessus (un son plein suggère un mur massif, potentiellement porteur).
- Cohérence structurelle : Confrontez vos observations aux plans de construction originaux du bâtiment si vous y avez accès. C’est la source d’information la plus fiable.
- Mémorabilité du chemin : Repérez la présence de poutres principales ou de colonnes dans l’alignement du mur aux étages inférieurs ou supérieurs.
- Plan d’intégration final : En cas de doute, la seule étape valable est de ne rien toucher et de faire appel à un ingénieur en structure. Lui seul peut confirmer le rôle du mur et planifier des travaux sécuritaires.
La poutre percée : l’erreur de bricolage qui peut mettre en péril toute votre maison
Maintenant que nous avons établi le rôle sacré des poutres et des murs porteurs, il est temps d’aborder une erreur courante qui semble anodine mais qui peut avoir des conséquences désastreuses : percer un élément porteur sans comprendre ce que l’on fait. C’est le cauchemar de tout ingénieur en structure, car c’est une intervention qui affaiblit directement le squelette de la maison.
Imaginons un scénario fréquent. Vous souhaitez installer une nouvelle ventilation, passer des fils électriques ou un tuyau de plomberie et une grosse poutre en bois ou en acier vous bloque le chemin. La solution de facilité semble être de percer un trou en son centre pour y faire passer votre conduit. C’est une très mauvaise idée. En faisant cela, vous ne faites pas qu’un simple trou ; vous amputer un muscle en plein effort.
Une poutre travaille principalement en flexion. Ses fibres supérieures sont en compression (elles sont écrasées les unes contre les autres) et ses fibres inférieures sont en traction (elles sont étirées). C’est au centre de la poutre (la zone appelée « l’âme ») que les contraintes sont les plus complexes. Percer un trou, surtout un grand, dans cette zone, c’est comme créer une blessure ouverte. Vous retirez de la matière là où elle travaille le plus pour résister aux forces, créant un point de faiblesse majeur. La poutre peut alors fléchir excessivement, se fissurer, voire rompre à long terme.
Les règles de l’art en construction sont très strictes à ce sujet. Il existe des zones précises où de petits percements sont tolérés, généralement près des appuis et au niveau de « l’axe neutre » (une ligne au centre de la hauteur de la poutre où les forces de traction et de compression sont nulles), mais cela doit être calculé et approuvé par un professionnel. Percer au hasard, c’est jouer à la loterie avec la sécurité de votre maison. La rupture d’une poutre maîtresse peut entraîner l’affaissement d’un plancher et une réaction en chaîne dans toute la descente des charges.
Le dernier maillon : comment les fondations répartissent le poids total de votre bâtiment pour ne pas sombrer
Toutes les charges de la maison, après avoir voyagé le long du squelette structurel, arrivent enfin à destination : les fondations. Mais leur travail ne consiste pas simplement à « poser » la maison sur le sol. Leur mission est bien plus subtile et essentielle : elles sont l’interface qui permet de dialoguer avec le sol. Elles agissent comme les raquettes d’un randonneur sur la neige : elles répartissent une charge concentrée sur une plus grande surface pour éviter de s’enfoncer.
Le principe est simple : les murs de fondation reçoivent le poids concentré des murs porteurs et des colonnes. Ils transmettent ensuite ce poids à une base plus large, appelée semelle de fondation. Cette semelle est la partie en contact direct avec la terre. En augmentant la surface de contact, elle diminue la pression exercée sur le sol (la pression étant la force divisée par la surface). Cela permet de s’assurer que le sol a une capacité portante suffisante pour supporter le bâtiment sans tassement excessif ou inégal.
La conception des fondations dépend entièrement de la nature du sol. Un sol rocheux et stable peut supporter des pressions élevées, tandis qu’un sol argileux ou sablonneux est beaucoup plus capricieux. Au Québec, une grande partie des zones habitées repose sur des sols argileux. Ces derniers sont particulièrement problématiques car ils gonflent avec l’humidité et se rétractent en période de sécheresse, créant des mouvements de sol qui peuvent fissurer des fondations mal conçues. C’est pourquoi les normes exigent une profondeur minimale, souvent d’au moins 1,20 m dans les sols argileux, pour asseoir la semelle sur un sol plus stable, à l’abri du gel et des variations hydriques de surface. Un témoin anonyme rapporte une observation parlante à ce sujet :
« J’ai vu une maison fissurée à côté d’une intacte, toutes deux sur le même sol argileux. La différence ? La qualité des fondations. »
Des fondations bien conçues sont donc le point d’orgue de la descente des charges. C’est la garantie que le voyage du poids se termine en douceur, assurant la stabilité de l’édifice pour des décennies.
Vos planchers et votre toiture travaillent plus que vous ne le pensez : leur rôle caché de « diaphragme »
On pense souvent aux planchers et à la toiture comme de simples surfaces : l’un pour marcher, l’autre pour nous protéger de la pluie. C’est leur rôle le plus évident. Mais dans le grand dialogue des forces, ils ont une seconde fonction, bien plus discrète et pourtant fondamentale : celle de diaphragme. C’est un concept un peu plus avancé, mais essentiel pour comprendre la stabilité globale de votre maison.
Imaginez votre maison comme une simple boîte de carton vide. Si vous poussez sur le côté, elle va facilement se déformer et s’aplatir. C’est parce que ses murs ne sont pas bien connectés les uns aux autres pour résister à cette poussée latérale. Maintenant, si vous collez une feuille de carton rigide sur le dessus et le dessous de la boîte, elle devient beaucoup plus solide et indéformable. Ces feuilles de carton agissent comme des diaphragmes.
Dans une maison, le plancher (avec son revêtement de contreplaqué ou d’OSB cloué sur les solives) et la structure de la toiture jouent exactement ce rôle. Ils agissent comme une poutre horizontale géante et rigide. Lorsqu’une force latérale s’exerce sur la maison, comme une forte rafale de vent ou les secousses d’un tremblement de terre, cette force pousse sur un mur. Au lieu que ce mur se déforme tout seul, le diaphragme (le plancher) entre en action. Il absorbe cette poussée et la distribue intelligemment à l’ensemble des murs de la structure, y compris ceux qui sont perpendiculaires au vent, appelés murs de contreventement. C’est un travail d’équipe. Comme l’explique le Codifab, « La présence d’un diaphragme horizontal, de préférence rigide, assure la répartition des efforts sur l’ensemble des éléments de contreventement ».
Sans ce rôle de diaphragme, chaque mur devrait combattre le vent tout seul. Avec lui, c’est tout le squelette de la maison qui collabore pour résister. C’est une autre manifestation de cette idée que la structure est un système interconnecté, où chaque élément a une fonction qui va au-delà de ce que l’on voit au premier coup d’œil.
Compression, traction, flexion : les 4 forces invisibles qui s’exercent en permanence sur votre maison
Au cœur de la descente des charges se trouve un ballet invisible de quatre forces fondamentales. Chaque matériau, chaque poutre, chaque colonne de votre maison est constamment soumis à l’une ou plusieurs de ces contraintes. Les comprendre, c’est comprendre le langage secret de votre structure.
1. La Compression : C’est la force la plus intuitive. Elle se produit lorsque deux forces opposées tentent d’écraser ou de raccourcir un matériau. Pensez à une colonne qui supporte un plancher : le plancher pousse vers le bas, la fondation pousse vers le haut. La colonne est en compression. Les poteaux, les murs porteurs et les fondations sont des champions de la résistance à la compression. Le béton est excellent dans ce domaine.
2. La Traction (ou Tension) : C’est l’exact opposé de la compression. Elle se produit lorsque deux forces opposées tentent d’étirer ou d’allonger un matériau. Imaginez un câble qui soutient un balcon. Le poids du balcon tire le câble vers le bas, tandis que le point d’ancrage le retient vers le haut. Le câble est en traction. L’acier est le maître incontesté de la résistance à la traction.
3. La Flexion : C’est une combinaison des deux précédentes et c’est la contrainte la plus commune pour les éléments horizontaux comme les poutres et les solives. Lorsqu’une poutre est chargée en son centre, sa partie supérieure se courbe et est mise en compression, tandis que sa partie inférieure s’étire et est mise en traction. C’est pourquoi une poutre doit être capable de résister à ces deux forces simultanément. Le bois, par exemple, est un matériau remarquable car il offre une très bonne résistance à la fois en compression et en traction le long de ses fibres, ce qui en fait un excellent candidat pour la flexion.
4. Le Cisaillement : C’est une force qui tend à faire glisser les parties d’un matériau les unes par rapport aux autres. Imaginez une paire de ciseaux coupant une feuille de papier : les deux lames exercent des forces opposées mais décalées qui cisaillent le papier. Dans un bâtiment, le cisaillement se produit souvent aux extrémités d’une poutre, là où elle repose sur son support. C’est une force critique à contrôler pour éviter les ruptures nettes près des appuis.
À retenir
- Une maison gère deux types de poids : les charges permanentes (sa propre structure) et les charges d’exploitation (habitants, neige, vent).
- La descente des charges est le parcours organisé du poids, du toit jusqu’aux fondations, via les murs porteurs et les poutres.
- Les fondations agissent comme des raquettes, répartissant le poids total de la maison sur une grande surface pour ne pas s’enfoncer dans le sol.
La résistance mécanique : comment s’assurer que votre bâtiment restera debout pour les 100 prochaines années
Le grand objectif de ce dialogue des forces est la stabilité à long terme. Une maison n’est pas conçue pour tenir debout seulement aujourd’hui, mais pour résister aux fardeaux prévisibles et imprévisibles des décennies à venir. C’est là qu’intervient le concept de résistance mécanique : la capacité d’un matériau ou d’une structure à endurer les contraintes sans se rompre ni se déformer excessivement.
Pour garantir cette pérennité, les ingénieurs ne se contentent pas de calculer les charges. Ils appliquent des coefficients de sécurité. Cela signifie qu’ils conçoivent les éléments structurels pour qu’ils soient beaucoup plus résistants que ce qui est strictement nécessaire pour supporter les charges calculées. Ce « filet de sécurité » permet de faire face aux imprévus : une tempête de neige exceptionnelle, des matériaux dont la résistance est légèrement inférieure à la normale, ou une surcharge accidentelle.
Le choix des matériaux est également crucial et va au-delà de la simple sélection d’une essence de bois ou d’un type de béton. Les matériaux de construction sont classés et certifiés pour garantir une résistance minimale. Par exemple, dans la construction en bois, on ne se contente pas d’une inspection visuelle. Des méthodes plus poussées comme le « classement par contrainte mécanique » (MSR – Machine Stress Rated) permettent de tester la rigidité de chaque pièce de bois. Comme le précise le Conseil canadien du bois, « Le classement MSR permet d’attribuer des résistances de conception spécifiées plus élevées que le bois de dimension classé visuellement ». Cela assure que les pièces utilisées aux endroits les plus critiques de la structure possèdent des propriétés mécaniques fiables et connues.
En fin de compte, la descente des charges est une philosophie de conception qui repose sur la prévoyance. Chaque élément est un maillon d’une chaîne, et la solidité de l’ensemble dépend de la fiabilité du maillon le plus faible. Assurer la résistance mécanique, c’est donc veiller à ce que chaque composant, du plus petit connecteur métallique à la plus imposante poutre, soit capable de jouer son rôle dans ce grand orchestre gravitationnel, aujourd’hui et pour les générations futures.
L’intégrité de ce système de descente des charges est la gardienne de votre sécurité et de la valeur de votre patrimoine. Avant d’entreprendre toute rénovation qui pourrait affecter la structure, l’étape la plus importante est de consulter un ingénieur qui saura lire et interpréter le langage des forces de votre maison.
