Contrairement à l’idée reçue, le poids d’un bâtiment ne suffit pas à le protéger. La véritable résilience d’une structure, surtout face aux vents violents du Québec, ne réside pas dans sa masse, mais dans une « chaîne de charge » continue et ininterrompue. Cet article déconstruit le concept d’ancrage pour le révéler comme un système de ligature global, où chaque connexion, du toit jusqu’aux fondations, est un maillon essentiel pour transférer et dissiper les forces de soulèvement et sismiques, garantissant que votre maison reste un monolithe solidaire.
Lorsqu’on pense à la solidité d’une maison, l’image qui vient à l’esprit est souvent celle de fondations massives, profondément enfouies dans le sol. On se fie à la gravité, en supposant que le poids de la structure est une garantie suffisante contre les éléments. Pourtant, cette vision est dangereusement incomplète. Une construction n’est pas simplement posée sur le sol ; elle est soumise à des forces complexes qui cherchent à la soulever, la tordre et la démembrer. Le vent qui s’engouffre sous une toiture, les secousses d’un tremblement de terre ou même la poussée d’un sol en pente sont des forces actives qui testent chaque connexion de votre bâtiment.
La plupart des discussions sur l’ancrage se limitent aux boulons reliant l’ossature au béton. C’est un point de départ, mais ce n’est qu’un maillon d’une longue chaîne. La véritable question, celle qui obsède tout ingénieur en sécurité structurale, est la suivante : comment s’assurer que les forces appliquées sur le toit sont transférées de manière fluide et continue jusqu’au sol, sans jamais trouver un point de rupture ? La clé n’est pas le poids, mais la continuité de la chaîne de charge. Il faut imaginer votre maison non pas comme un tas de briques, mais comme un corps unifié, entièrement ligaturé.
Cet article va au-delà des fondations pour explorer l’ensemble du système d’ancrage. Nous analyserons comment chaque composant, de la charpente du toit à l’ossature des murs et jusqu’au béton, doit être méthodiquement solidarisé pour créer un ensemble monolithique capable de résister aux conditions les plus extrêmes du climat québécois.
Pour naviguer à travers les points critiques de la stabilité structurale, cet article est organisé en plusieurs sections clés. Le sommaire ci-dessous vous guidera à travers les différentes facettes de l’ancrage, des forces du vent aux défis sismiques.
Sommaire : Comprendre le système d’ancrage global de votre construction
- Quand le vent veut soulever votre toit : les techniques d’ancrage pour éviter le désastre
- Ancrages dans le béton : le guide pour choisir la bonne cheville ou le bon scellement chimique
- Le chaînon manquant : comment solidariser une ossature bois avec ses fondations en béton
- Construire en pente : les techniques d’ancrage pour stabiliser votre maison et retenir la terre
- L’ancrage anti-sismique : ne sécurisez pas que les murs, mais aussi ce qu’il y a dedans
- Face aux tempêtes : les techniques de construction pour rendre votre maison insensible au vent
- Au-delà du poids : comment on conçoit aujourd’hui des bâtiments pour résister aux tremblements de terre
- La stabilité globale de votre bâtiment : un équilibre complexe qui va bien au-delà de la solidité des murs
Quand le vent veut soulever votre toit : les techniques d’ancrage pour éviter le désastre
La plus grande menace pour l’intégrité d’un bâtiment n’est pas toujours celle qui vient du sol, mais bien celle qui vient du ciel. Les vents violents, comme un dérécho, créent un phénomène de pression différentielle : une surpression à l’intérieur du bâtiment et une dépression au-dessus du toit. Cet effet d’aspiration, connu sous le nom de force de soulèvement, cherche littéralement à arracher la toiture. L’épisode climatique de 2022 en est un rappel brutal : le dérécho de mai 2022 qui a frappé l’Ontario et le Québec a causé plus d’un milliard de dollars en dommages assurés, une grande partie provenant de toitures endommagées ou détruites.
Pour contrer cette force, il faut établir le premier maillon de la chaîne de charge : une connexion robuste entre la charpente du toit et les murs. Cela se fait à l’aide de connecteurs métalliques spécifiques (étriers, plaques, sangles anti-ouragan) qui « ligaturent » les fermes de toit aux murs porteurs. Chaque connexion est calculée pour résister à des forces de traction spécifiques. L’objectif est que la force du vent, au lieu de se concentrer sur un point faible et de l’arracher, soit transmise vers le bas, à travers la structure murale, en direction des fondations. C’est le début de la fameuse chaîne de charge continue.
Plan de vérification de l’ancrage de l’ossature selon le code
- Diamètre des boulons : Assurez-vous que les boulons d’ancrage ont un diamètre minimal de 12,7 mm.
- Espacement : Vérifiez que l’espacement entre les boulons ne dépasse pas 2,4 m pour une résistance adéquate.
- Pénétration dans le béton : Contrôlez que chaque boulon est enfoncé d’au moins 100 mm dans la fondation.
- Exigences sismiques : En zone à risque, installez un minimum de 2 boulons par panneau mural contreventé.
- Positionnement : Positionnez les boulons à une distance maximale de 0,5 m de chaque extrémité de la fondation.
Le diable se cache dans les détails. Un seul connecteur manquant ou mal installé peut créer un point de rupture qui compromet l’ensemble du système. C’est pourquoi une inspection rigoureuse de ces attaches, notamment dans le grenier, est une étape non négociable pour garantir la sécurité d’une habitation.

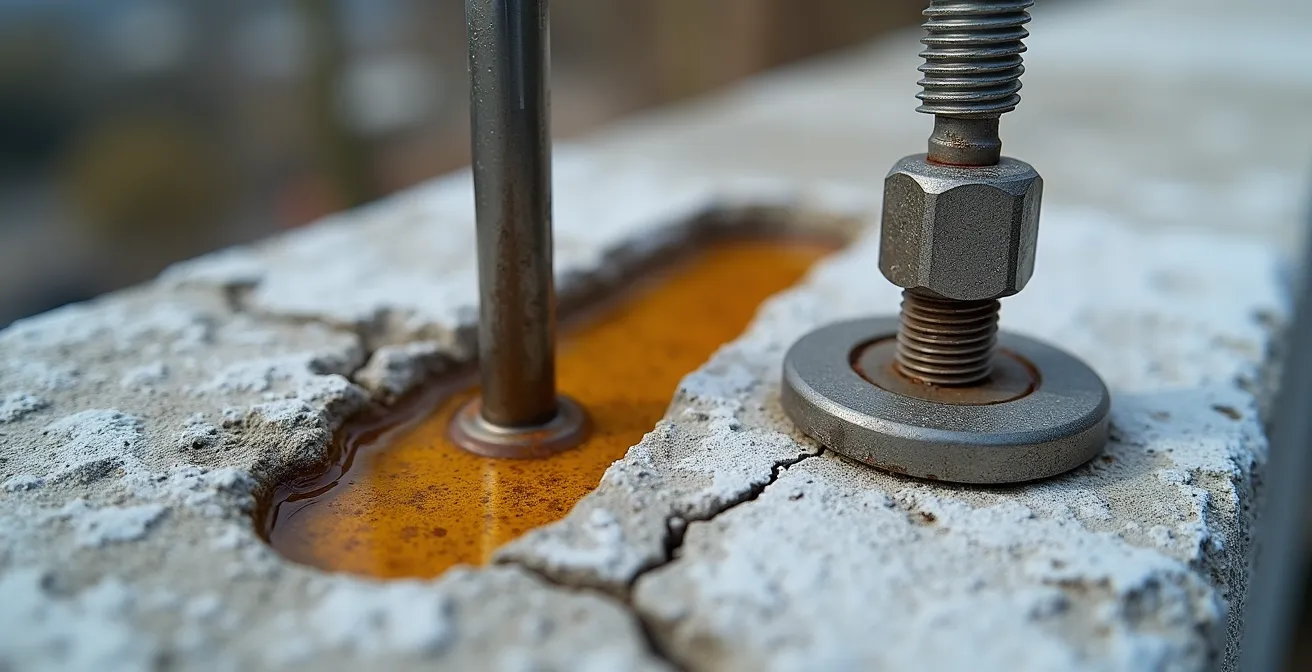

Ancrages dans le béton : le guide pour choisir la bonne cheville ou le bon scellement chimique
Une fois que les forces de soulèvement ont été transmises des murs aux fondations, elles doivent être solidement dissipées dans le sol. C’est le rôle des ancrages dans le béton. Le choix de la bonne fixation n’est pas anodin ; il dépend de la nature de la charge (légère, lourde, statique, dynamique) et de l’état du béton lui-même. Au Québec, un facteur critique entre en jeu : les cycles de gel-dégel, qui peuvent créer des microfissures dans le béton et affaiblir les ancrages mécaniques traditionnels.
On distingue principalement deux grandes familles d’ancrages : les ancrages mécaniques (chevilles à expansion, vis à béton) et les scellements chimiques (résines époxy ou vinylester). L’ancrage mécanique fonctionne par friction ou expansion, tandis que le scellement chimique crée une adhérence moléculaire entre l’ancrage et le béton, le rendant monolithique.
Dans les situations où des charges lourdes sont en jeu ou lorsque le béton est potentiellement fissuré, le scellement chimique offre une sécurité et une durabilité bien supérieures. Il remplit les vides et les fissures, répartissant la charge sur une plus grande surface et créant une liaison étanche qui protège l’armature de la corrosion, un avantage considérable dans notre climat humide.
Étude de cas : L’impact des cycles gel-dégel sur les fondations au Québec
L’argile Leda, très présente dans la vallée du Saint-Laurent, est extrêmement sensible aux variations d’humidité et aux cycles de gel-dégel. Ces mouvements du sol provoquent des affaissements et des fissures dans les fondations. Dans la région du Grand Montréal, des entreprises spécialisées utilisent des sabots d’ancrage spécifiques fixés avec des scellements chimiques pour stabiliser les fondations affectées, démontrant l’importance de choisir un système d’ancrage adapté non seulement à la charge, mais aussi aux conditions géotechniques locales.

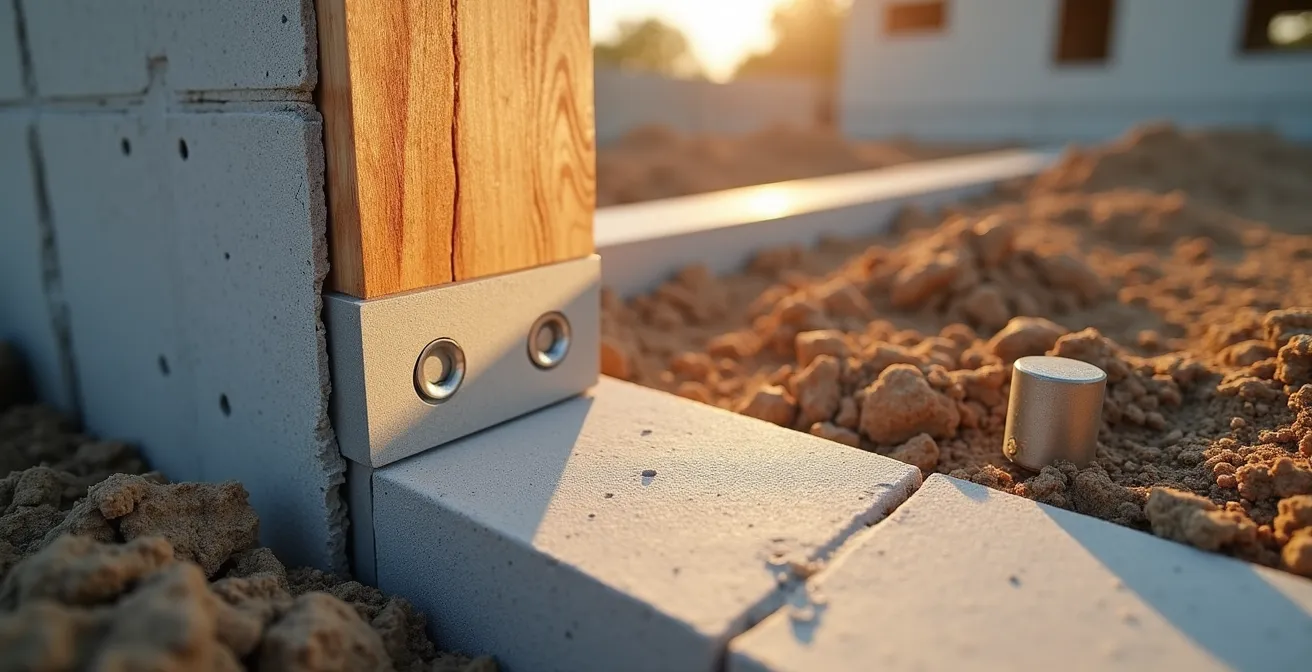

Le chaînon manquant : comment solidariser une ossature bois avec ses fondations en béton
C’est ici que se joue la continuité de la chaîne de charge. Le point de contact entre l’ossature en bois et les fondations en béton est sans doute le plus critique de toute la structure. C’est la transition entre deux matériaux aux propriétés très différentes. L’élément clé de cette jonction est la lisse d’assise (ou lisse basse), une pièce de bois traitée qui est directement boulonnée à la fondation. Les murs de l’ossature sont ensuite cloués sur cette lisse.
La solidité de cette connexion dépend de trois facteurs : la qualité des boulons d’ancrage (généralement des boulons en J noyés dans le béton frais), leur espacement et leur serrage. Un espacement trop grand crée des « zones faibles » où le mur pourrait se soulever sous l’effet du vent. Le Code du bâtiment du Québec est très prescriptif à ce sujet. Par exemple, pour les bâtiments de 2 étages ou plus en zone venteuse, l’espacement des boulons d’ancrage de 12,7 mm ne doit pas dépasser 1,7 mètre entre les axes. Cela garantit une répartition homogène des forces.
La protection de cette zone contre l’humidité est également primordiale pour éviter la pourriture du bois, qui anéantirait l’efficacité de l’ancrage. Comme le précise une autorité en la matière :
On traite la lisse d’ancrage encastrée seulement lorsque le dessous de celle-ci est situé à moins de 6 po au-dessus du sol fini.
Cette règle simple vise à protéger le « chaînon manquant » de la dégradation. Une lisse d’assise pourrie est une rupture garantie dans la chaîne de charge, transformant une maison solidement conçue en un château de cartes vulnérable.

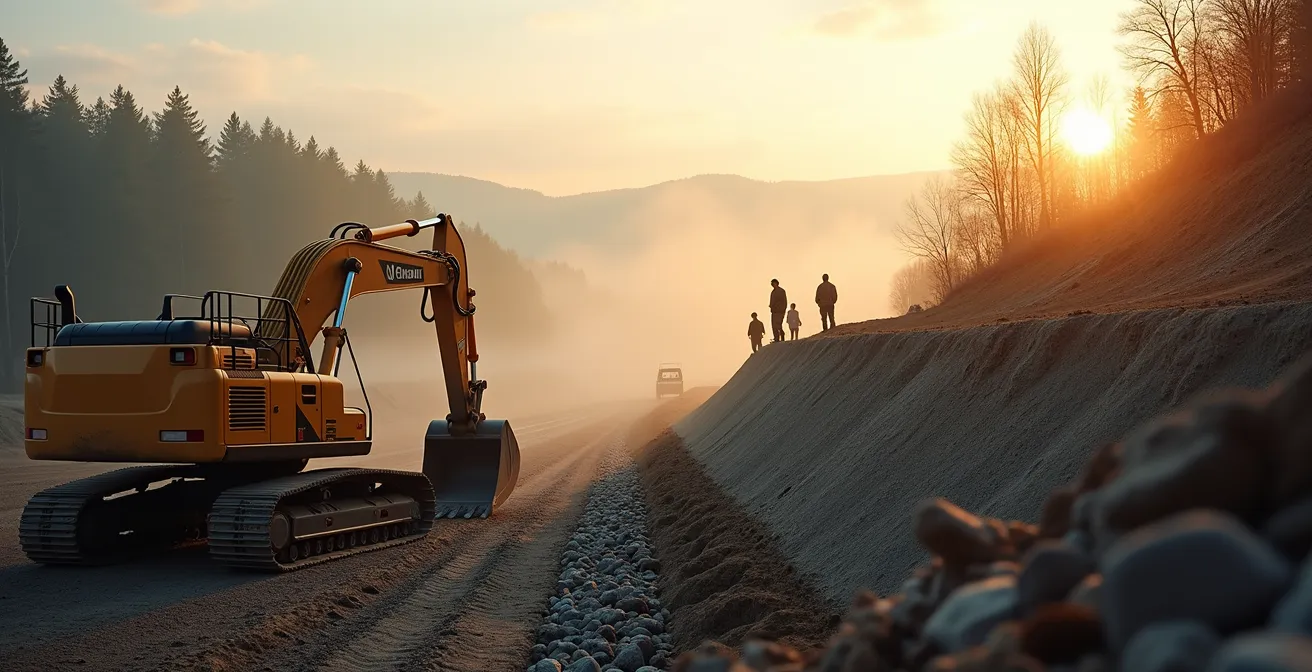

Construire en pente : les techniques d’ancrage pour stabiliser votre maison et retenir la terre
Construire sur un terrain en pente ajoute une couche de complexité considérable au système d’ancrage. En plus des forces verticales (gravité) et de soulèvement (vent), la structure doit résister à une poussée latérale constante exercée par la terre. Les fondations ne servent plus seulement de support, mais aussi de mur de soutènement. L’ancrage doit donc travailler dans plusieurs directions simultanément.
La solution la plus courante pour les pentes fortes est l’utilisation de fondations en escalier (ou en gradins) et, surtout, d’ancrages profonds comme les micropieux ou les pieux vissés. Ces éléments sont enfoncés profondément dans le sol jusqu’à atteindre une couche stable (le roc ou un sol portant), agissant comme des racines artificielles qui ancrent fermement le bâtiment. L’illustration ci-dessous montre l’installation de tels systèmes, qui sont essentiels pour garantir la stabilité à long terme.
Ces techniques sont particulièrement pertinentes dans les sols argileux de la vallée du Saint-Laurent, où la stabilité du sol superficiel ne peut être garantie. Des entreprises spécialisées dans la stabilisation de fondations utilisent ces méthodes non seulement pour les nouvelles constructions, mais aussi pour corriger des problèmes sur des bâtiments existants. Même pour des structures plus légères comme un patio, la capacité de charge des ancrages est impressionnante ; selon Patio Concept Construction, chaque ancrage métallique installé au Québec peut supporter des charges variant de 3000 à 5000 livres. C’est la preuve que même les petites structures nécessitent une ingénierie d’ancrage sérieuse.
L’ancrage anti-sismique : ne sécurisez pas que les murs, mais aussi ce qu’il y a dedans
La menace sismique est souvent perçue comme lointaine au Québec, pourtant certaines régions, comme Charlevoix ou l’ouest du Québec, sont des zones sismiques actives. La conception parasismique va au-delà de la simple résistance ; elle vise à permettre au bâtiment de se déformer de manière contrôlée pour dissiper l’énergie du séisme. Mais cette philosophie doit s’appliquer non seulement à la structure, mais aussi à ce qu’elle contient. Lors d’un tremblement de terre, un chauffe-eau non sécurisé peut devenir un projectile mortel et provoquer une inondation majeure.
Le Code du bâtiment impose des exigences d’ancrage structural plus strictes dans les zones du Québec où la réponse spectrale de l’accélération aux séismes est élevée (notée Sa(0,2) ≥ 0,70). Cela se traduit par plus de boulons, des connecteurs plus robustes et des contreventements spécifiques. Cependant, l’ancrage des éléments non structuraux est tout aussi vital pour la sécurité des occupants. Un réservoir d’huile qui se renverse peut causer un incendie ; une bibliothèque qui bascule peut bloquer une issue de secours.
Check-list de sécurisation sismique intérieure
- Chauffe-eau et réservoirs : Fixez solidement le chauffe-eau au mur avec des sangles métalliques robustes et ancrez les réservoirs d’huile avec des supports dédiés.
- Meubles hauts : Sécurisez les bibliothèques, armoires et autres meubles hauts aux montants des murs pour éviter leur basculement.
- Contenu des armoires : Installez des loquets de sécurité, notamment sur les armoires contenant des objets fragiles ou dangereux (vaisselle, produits chimiques).
- Équipements lourds : Vérifiez que la fournaise, la laveuse, la sécheuse et autres appareils lourds sont bien ancrés ou calés.
- Tuyauterie et conduits : Utilisez des raccords flexibles pour les conduites de gaz et d’eau afin de prévenir les ruptures en cas de mouvement.
Penser « anti-sismique », ce n’est pas seulement construire des murs solides. C’est adopter une approche holistique où chaque élément potentiellement mobile à l’intérieur de la maison est considéré comme un risque et est neutralisé par un ancrage approprié. La sécurité globale dépend de cette attention portée aux détails.
Face aux tempêtes : les techniques de construction pour rendre votre maison insensible au vent
L’ancrage est la solution ultime, mais la conception architecturale est la première ligne de défense. La forme même de votre maison a un impact direct sur la manière dont elle interagit avec le vent. Une conception aérodynamique peut réduire considérablement les forces de soulèvement et de pression exercées sur la structure, diminuant ainsi la charge que le système d’ancrage doit supporter. C’est une approche proactive de la sécurité.
Par exemple, un toit à quatre versants (ou en croupe) est intrinsèquement plus stable face au vent qu’un toit à pignon (deux versants). L’absence de pignon vertical offre moins de prise au vent, et les quatre pentes aident à dévier les flux d’air de manière plus fluide. À l’inverse, un toit plat, bien que moderne, est la pire configuration face au vent, car il maximise l’effet de soulèvement sur toute sa surface. Le choix de la forme du toit n’est donc pas seulement esthétique, il est stratégique.
Le tableau suivant, basé sur les observations des assureurs, met en évidence la corrélation entre la forme du toit et sa résistance intrinsèque au vent, ce qui influence directement les besoins en ancrage.
| Type de toit | Résistance au vent | Besoins d’ancrage |
|---|---|---|
| Quatre versants | Excellente | Standard |
| Deux versants (pignon) | Moyenne | Renforcé |
| Toit plat | Faible | Maximum |
| Toit mansardé | Très faible | Spécialisé |
Investir dans une conception résiliente en amont est l’une des décisions les plus rentables. Comme le souligne le Bureau d’assurance du Canada, la mitigation des risques est un calcul gagnant. Dans son rapport sur la résilience, l’organisme affirme que :
Chaque dollar investi dans la mitigation des risques se traduit par une diminution des pertes futures entre 5 et 10 dollars.
– Bureau d’assurance du Canada, Rapport sur la résilience des habitations
Cela prouve que penser à la résistance au vent dès les premières esquisses n’est pas une dépense, mais un investissement dans la pérennité et la sécurité de son patrimoine.
Au-delà du poids : comment on conçoit aujourd’hui des bâtiments pour résister aux tremblements de terre
La conception parasismique moderne a opéré une révolution conceptuelle : plutôt que de viser une rigidité absolue, on cherche à créer des structures « ductiles », capables de se déformer et de dissiper l’énergie sismique sans s’effondrer. L’objectif n’est plus d’être un roc inflexible, mais un roseau qui plie sans rompre. Cette approche repose sur la création de « fusibles structuraux », des zones délibérément conçues pour absorber les déformations.
C’est une science enseignée dans les plus grandes écoles d’ingénierie, comme le démontrent les programmes avancés de conception parasismique.
Étude de cas : La conception parasismique avancée à Polytechnique Montréal
À Polytechnique Montréal, l’enseignement de la conception parasismique met l’accent sur des systèmes de dissipation d’énergie. Pour les structures en acier, on utilise des cadres à contreventements concentriques (qui se déforment en traction/compression) ou excentriques (où une petite section de poutre se déforme en cisaillement). Pour le béton armé, on conçoit des murs de refend couplés, où des poutres de liaison agissent comme des « fusibles » qui absorbent l’énergie et protègent les murs principaux. Ces techniques permettent une déformation contrôlée et prévisible.
Cette ingénierie de pointe peut atteindre des niveaux de sophistication extrêmes. Si l’on regarde vers les leaders mondiaux en la matière, comme le Japon, on découvre des systèmes actifs qui vont bien au-delà de la conception passive. Par exemple, le gratte-ciel Roppongi Hills de Tokyo utilise 356 vérins à huile actifs qui agissent comme des amortisseurs géants, contrant les oscillations du bâtiment en temps réel lors d’un séisme. Bien que ces technologies soient réservées aux grands ouvrages, la philosophie reste la même : la survie d’un bâtiment ne dépend pas de sa capacité à résister à la force, mais de son intelligence à la gérer.
À retenir
- La solidité d’un bâtiment ne dépend pas de son poids, mais de la continuité d’une « chaîne de charge » ininterrompue, du toit jusqu’au sol.
- La force de soulèvement générée par le vent est une menace majeure, nécessitant une ligature structurale de tous les composants.
- L’ancrage est un système global : le choix des fixations (mécaniques ou chimiques), leur espacement et leur protection sont aussi importants les uns que les autres.
La stabilité globale de votre bâtiment : un équilibre complexe qui va bien au-delà de la solidité des murs
Nous avons parcouru la chaîne de charge, du toit balayé par le vent jusqu’aux ancrages profondément scellés dans le béton. Le message final est clair : la stabilité d’un bâtiment n’est pas la somme de ses parties, mais le produit de leurs interactions. Un système d’ancrage est aussi fort que son maillon le plus faible. Des connecteurs de toiture robustes ne servent à rien si la lisse d’assise est pourrie. Des fondations surdimensionnées sont inutiles si les murs ne sont pas correctement contreventés pour leur transmettre les charges latérales.
Penser la stabilité globale, c’est adopter le regard de l’ingénieur : traquer les points de rupture potentiels, anticiper les modes de défaillance et s’assurer que chaque force trouve un chemin clair et sans obstacle vers le sol. Cela implique de vérifier visuellement les boulons d’ancrage au sous-sol, d’inspecter l’état des connecteurs métalliques dans le grenier, de rechercher les signes de mouvement ou de fissures aux jonctions des matériaux, et surtout, de ne jamais sous-estimer les forces invisibles qui s’exercent sur votre maison.
La résilience n’est pas un accident, c’est le résultat d’une conception intentionnelle et d’une exécution rigoureuse. C’est un dialogue constant entre la forme architecturale, le choix des matériaux et, surtout, l’intelligence des connexions qui les unissent.
La tranquillité d’esprit a un prix, mais il est bien moindre que celui de la reconstruction. Pour évaluer la résilience de votre propriété ou pour valider les plans de votre future construction, l’étape suivante consiste à faire appel à un ingénieur en structure qualifié. C’est le seul professionnel capable de valider l’intégrité de votre chaîne de charge et de garantir que votre bâtiment est véritablement conçu pour durer.
